SGS Cardiology Color Ultrasound Scanner 220V มือถือ Doppler Ultrasound Device

เครื่องอัลตราซาวด์ Doppler ทางการแพทย์ระบบดิจิตอลสีเต็มรูปแบบ

โรคหัวใจใช้เครื่องอัลตราซาวด์ระบบ Doppler สีอัลตราซาวนด์

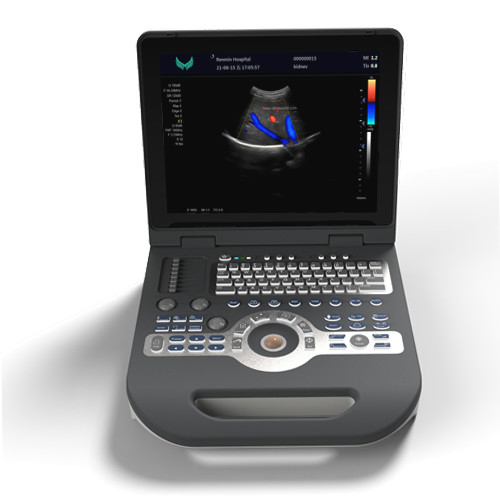

XF3800 แล็ปท็อปอัลตราซาวนด์สี Doppler Diagnostic Scanner

XF3800 เป็นระบบวินิจฉัยอัลตราซาวนด์ Doppler สีดิจิตอลแล็ปท็อปเต็มรูปแบบเป็นการวิจัยและพัฒนาของทีม XIANFENG รวมกับความต้องการของตลาดในประเภทรถยนต์ดั้งเดิมโดยอิงจากการพัฒนาและออกแบบรูปแบบใหม่ความคมชัดของภาพการไหลเวียนของเลือดเต็มรูปแบบฟังก์ชั่นเสริมเช่น เพิ่มซอง PW และโหมดการถ่ายภาพสามโหมดและคุณสมบัติเชิงปฏิบัติ เช่น การซิงโครไนซ์แบบเรียลไทม์ มีการใช้กันอย่างแพร่หลายในการตรวจช่องท้อง นรีเวชวิทยา สูติศาสตร์ ระบบทางเดินปัสสาวะ หลอดเลือด หัวใจ กระดูก และอวัยวะขนาดเล็ก โดยเฉพาะอย่างยิ่งในการตรวจทางคลินิกของขนาดใหญ่ สถาบันการแพทย์และระบบการแพทย์เบื้องต้น เป็นเครื่องมือที่คุ้มค่า

ปฏิบัติการ สิ่งแวดล้อม

อุณหภูมิแวดล้อมในการทำงาน: ＋5 ℃ ~ ＋40 ℃ ความชื้นสัมพัทธ์: ≤80%

ความดันบรรยากาศ: 700hPa—1060hPa แหล่งจ่ายไฟ:AC220V±22V,50Hz±1Hz ปลั๊กที่นั่งจะต้องมีแหล่งจ่ายไฟอิสระ

อยู่ห่างจากสนามไฟฟ้าแรง อุปกรณ์สนามแม่เหล็กแรงสูง และอุปกรณ์ไฟฟ้าแรงสูง

คุณสมบัติหลัก:

. การซิงโครไนซ์สามครั้งแบบเรียลไทม์ (B, PW, CFM)
· จอ LED 15 นิ้ว

· ไดรฟ์โซลิดสเทต 128G ในตัว, ที่เก็บข้อมูล USB ภายนอก
·การเพิ่มประสิทธิภาพภาพ Multi-Beam
·โหมดการถ่ายภาพ: 2D, 3D, Color/PW/Power

·ช่วงความลึก:50-360mm
.แบตเตอรี่ในตัว
.Tissue Doppler, โหมด M-พวงมาลัยฟรี
.Probe ตัวเลือก: หัววัดนูน, หัววัดแบบ Trans-vaginal, หัววัดแบบนูนขนาดเล็ก, หัววัดแบบเส้นตรง, หัววัดแบบ trans-rectal

ช่วงการใช้งาน:

การประยุกต์ใช้ระบบอัลตราซาวนด์ Doppler สีนี้รวมถึงช่องท้อง, สูติศาสตร์, นรีเวช, หัวใจ, หลอดเลือด, ปัสสาวะ, อวัยวะขนาดเล็ก, เต้านม, การถ่ายภาพในเด็กและทารกแรกเกิด, การถ่ายภาพหัวใจทารกในครรภ์, การเจาะ ฯลฯ


พารามิเตอร์ของโพรบ:

--นูน: R60 (R50) ความถี่กลาง 3.5MHz (ช่วง: 2-6MHz)

--Cavity probe (TVS): ความถี่กลาง 6.5MHz (ช่วง: 5-12MHz)
--ไมโครนูน:ศูนย์ความถี่3.5เมกะเฮิร์ตซ์(ช่วง: 3-6เมกะเฮิร์ตซ์)

--เชิงเส้น: ความถี่กลาง 7.5MHz (ช่วง: 5-12MHz)
- หัววัดไมโครนูนความถี่สูง: ความถี่กลาง 5MHz (ช่วง: 4-8MHz)

โน้ตบุ๊คระบบวินิจฉัยอัลตราซาวนด์สีดิจิตอลเต็มรูปแบบ

--มีเทคโนโลยีการขึ้นรูปลำแสงดิจิตอลเต็มรูปแบบ
- โหมดการสแกน: อาเรย์นูน, อาเรย์เชิงเส้นความถี่สูง, อาร์เรย์แบบค่อยเป็นค่อยไป;

--โหมดการใช้งาน: หน้าท้อง นรีเวชวิทยา สูติศาสตร์ อวัยวะผิวเผิน ระบบทางเดินปัสสาวะ หัวใจและรุ่นที่ผู้ใช้กำหนด 1-4 รวมสิบรุ่น;
- โหมดภาพ: การสร้างลำแสงดิจิตอล, การถ่ายภาพฮาร์โมนิกของเนื้อเยื่อ;

--ช่วงไดนามิก: 0 ~ 120dBปรับ;
--โหมดการแสดงผล: B,B/B,M,B/M,CFM,CMF/B,PDI,B/PW,รวมแปดโหมด;
--เอาต์พุตเสียง: ดัชนีเครื่องกลและดัชนีความร้อนแบบเรียลไทม์;
--พลังเสียง: ปรับขั้นตอนได้, แสดงผลแบบเรียลไทม์;
--ระดับสีเทา: 256เครื่องชั่งน้ำหนัก;

- การขยายภาพ: ภาพในภาพซูมเข้าและฟังก์ชั่นส่วนซูม;
--การประมวลผลภาพ: การปรับปรุงขอบ: ปรับได้หลายระดับ
--ค่าเฉลี่ยเฟรม: ปรับได้หลายระดับ
--เส้นเฉลี่ย: ปรับได้หลายระดับ
--การปรับโฟกัสให้เหมาะสม: ปรับได้หลายระดับ
--เบาะสีเทา: ปรับได้หลายระดับ
--การแก้ไขแกมมา: ปรับได้หลายระดับ
--ความคมชัด: ปรับได้
--ความสว่าง: ปรับได้

--แสดงความลึก: ≥250mm;
--B/D สองวัตถุประสงค์: อาร์เรย์เชิงเส้น: B/PWD;อาร์เรย์นูน: B/PWD;
- การประมวลผลสีหลอก: การเข้ารหัสสีหลอก 16 ชนิดสามารถเลือกได้
--Gain ปรับ: 8 ส่วน TGC, B/M/D/C ได้อย่างอิสระปรับ;เส้นโค้ง TGC สามารถแสดงและซ่อนโดยอัตโนมัติ


--ฟังก์ชั่นเพิ่มประสิทธิภาพการเคลื่อนไหวตัวเอง: ชนิดการตรวจสอบหลายแบบในตัว ตามอวัยวะตรวจสอบที่แตกต่างกัน การตรวจสอบภาพที่ดีที่สุดที่ตั้งไว้ล่วงหน้า
เงื่อนไข ลดปุ่มดำเนินการปรับ;
- ฟังก์ชั่นเพิ่มประสิทธิภาพด้วยคลิกเดียว: ตั้งค่าพารามิเตอร์หลายตัวไว้ล่วงหน้าเพื่อปรับโฟกัสบนปุ่ม กุญแจสำคัญในการรับรู้ภาพอย่างรวดเร็ว
การเพิ่มประสิทธิภาพ;

--ระบบการรายงาน: ระบบสร้างรายงานอัตโนมัติ และสามารถเป็นอักขระแบบเต็มหน้าจอได้ทั้งในโปรแกรมแก้ไขภาษาจีนและภาษาอังกฤษ

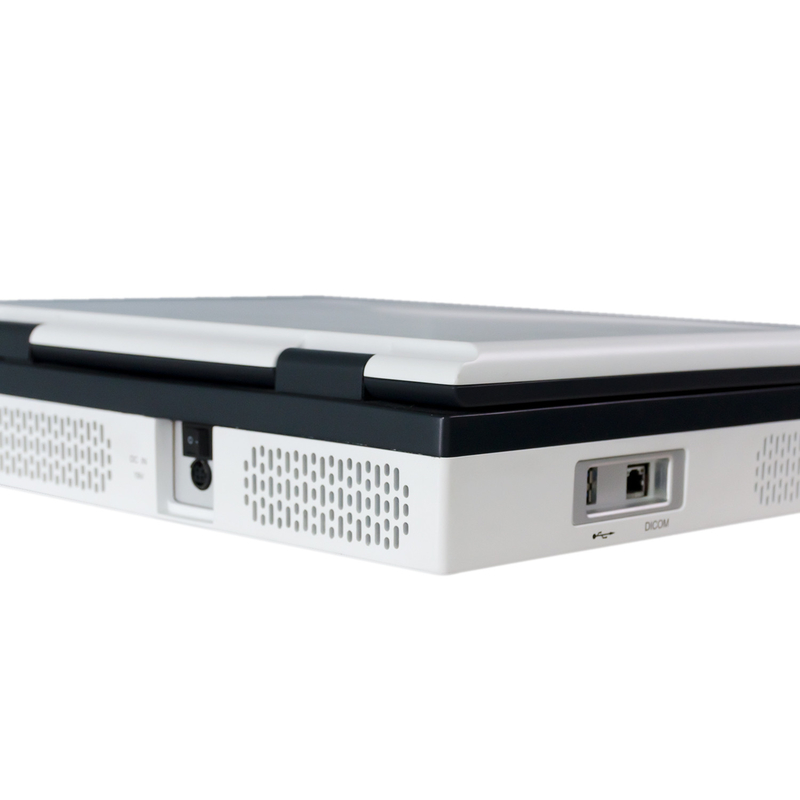

- อินเทอร์เฟซเอาต์พุต: USB, อินเทอร์เฟซ DICOM;

--การวัดและการคำนวณ: การวัดประจำโหมด B:
--ระยะทาง เส้นรอบวง พื้นที่ ปริมาตร มุม อัตราส่วน และอัตรา stenos
--M โหมดการวัดประจำ: อัตราการเต้นของหัวใจ เวลา ระยะทาง ความเร็ว อัตราส่วน ฯลฯ

--กำลังไฟฟ้าเข้า: ≤320V;
--น้ำหนักโฮสต์: ประมาณ 6 กก.

--การวัดทางนรีเวช: มดลูก ปากมดลูก เยื่อบุโพรงมดลูก รังไข่ รูขุมขน
--การวัดทางสูติศาสตร์: EGA, ETD, การประมาณน้ำหนักของทารกในครรภ์, ดัชนี AFI, รายงาน OB (รวมถึงตาราง OB)
--การวัดหัวใจ: การวัด LV
- การวัดระบบทางเดินปัสสาวะ: ปริมาณต่อมลูกหมาก ปริมาณการกระจัด ความจุของกระเพาะปัสสาวะ และปริมาณปัสสาวะที่เหลือ
--PW การวัด: เวลา, ความเร็ว, อัตราการเต้นของหัวใจ, RI, PI, ฯลฯ.

--การจัดเก็บภาพ: การจัดเก็บภาพ, การจัดเก็บวิดีโอ, ลูปภาพยนตร์, ความจุดิสก์ที่จัดเก็บ≥120G;
- ข้อมูลผู้ป่วย: การจัดการเวชระเบียน, การสอบถามและการพิมพ์รายงาน, เอาต์พุตภาพวิดีโอ (HDD, USB, DVD-RW เสริม), ในตัว
เวิร์กสเตชันอัลตราซาวนด์

--การวัดอื่นๆ: การวัดปริมาตร Slice, การวัดมุมข้อต่อสะโพก

--ขนาดรูปลักษณ์ภายนอก: 370×382×90(ยาว × กว้าง × สูง) (มม.3)
--ขนาดบรรจุ:540×300×560(ยาว×กว้าง×สูง) (mm3)

อัลตราซาวนด์สี Doppler B ใช้การประมวลผลสัญญาณ Doppler โดยใช้เทคโนโลยีที่เกี่ยวข้องกับเทคนิค autocorrelation เพื่อรับสัญญาณการไหลเวียนของเลือดหลังจากการเข้ารหัสสีในการซ้อนทับแบบเรียลไทม์บนภาพ 2 d คือการสร้างภาพสี Doppler อัลตราซาวนด์เลือด .ข้อดีหลักคือ:

1).สามารถแสดงภาพการกระจายระนาบสองมิติของสถานะการไหลเวียนของเลือดได้อย่างรวดเร็ว

2).แสดงทิศทางการไหลของเลือด

3).สะดวกในการระบุหลอดเลือดแดงและเส้นเลือด

4).การเข้าใจธรรมชาติของการไหลเวียนของเลือดจะเป็นประโยชน์

5).สะดวกในการเข้าใจความเร็วของการไหลเวียนของเลือด

6).สามารถพบ shunt และ regurgitation ได้อย่างน่าเชื่อถือ

7).สามารถทำการวิเคราะห์เชิงปริมาณสำหรับลำแสง ความกว้าง ความยาว และพื้นที่ของกระแสเลือด

XF3800 ระบบ Doppler สีดิจิตอลเต็มรูปแบบ

การวัดพื้นฐานบี โหมด

ในโหมด B สามารถดำเนินการวัดพื้นฐานที่แสดงในตาราง 12.1:

เราคือผู้มีประสบการณ์ผู้ผลิตในประเทศจีน เน้นการวิจัยพัฒนาและผลิตเครื่องสแกนอัลตราซาวนด์ขาวดำและสี doppler อัลตราซาวนด์สีตั้งแต่2005.เราทำอยู่OEM และ ODMบริษัทและโรงงานมากกว่าร้อยแห่งในช่วง 15 ปีที่ผ่านมา
สินค้าของเรามีราคาไม่แพงเชื่อถือได้และมีความสามารถเราขายมากกว่า 10,000 หน่วยไปทั่วโลกและอัตราการซ่อมแซมน้อยกว่า 1%,ทุกขั้นตอนการผลิตมีการดำเนินการอย่างเคร่งครัดกับCE และ ISO.
